Was sind Stanzmatrizen?

In allen Bereichen der modernen Fertigung, von Automobilen über Haushaltsgeräte und Elektronik bis hin zur Luft- und Raumfahrt, sehen wir verschiedene Metallteile mit unterschiedlichen Formen und präzisen Funktionen. Die Herstellung dieser Teile basiert auf einer Kerntechnologie: Stanzmatrize . Was genau sind Stanzmatrizen?

Definition und Kernfunktion des Stanzwerkzeugs

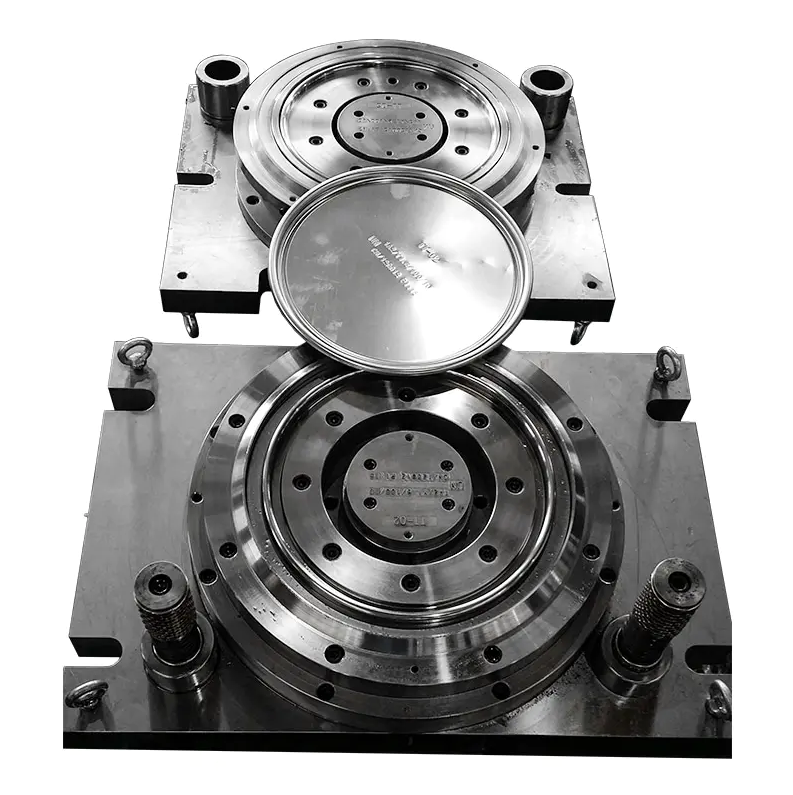

Einfach ausgedrückt handelt es sich bei einer Prägematrize um ein spezielles Gerät, das im kalten Zustand Druck auf ein Blech ausübt, wodurch es sich trennt oder plastisch verformt und so die Teile erhält. Dabei handelt es sich um ein Werkzeug, das Bleche (z. B. Stahlplatten, Aluminiumplatten usw.) mithilfe von Stanzmaschinen und Matrizen schnell und in Chargen in Teilen mit bestimmten Formen verarbeitet. Diese Produkte werden von hergestellt Stanzmatrize werden Stanzteile genannt.

Es nimmt eine unersetzliche Kernposition im gesamten Stanzprozess ein:

• Hohe Effizienz und Massenproduktion: Das Design der Stanzmatrize ermöglicht die Durchführung eines oder mehrerer Prozesse in einem einzigen Hub, was die Produktionseffizienz erheblich verbessert, für die Massenproduktion geeignet ist und die Herstellungskosten erheblich senkt.


• Gewährleistung von Präzision und Beständigkeit: Die Matrize selbst verfügt über eine hohe Präzision und stellt sicher, dass jedes produzierte Stanzteil eine hohe Maßhaltigkeit und eine hervorragende Austauschbarkeit aufweist.


• Komplexe Formen: Matrizen können komplexe Metallumformaufgaben erfüllen, die mit herkömmlicher Bearbeitung nur schwer zu bewältigen sind, wie z. B. Tiefziehen, Biegen und Stanzen.


Arten und Strukturen von Stanzwerkzeugen

Stanzmatrize kommen in vielen Varianten vor und können nach ihren Prozesseigenschaften und Strukturmerkmalen klassifiziert werden:

Nach Prozesseigenschaften:

• Stanzformen: Wird hauptsächlich zum Trennen von Blechen wie Stanzen, Stanzen und Besäumen verwendet.


• Formwerkzeuge: Wird hauptsächlich verwendet, um eine plastische Verformung von Blechen herbeizuführen, ohne deren Integrität zu beeinträchtigen, z. B. Biegematrizen, Ziehmatrizen und Bördelmatrizen.



Nach Struktur:

• Einzeloperationsmatrize: Führt nur einen Vorgang in einem Zug aus.


• Verbundmatrize: Führt mehrere Prägevorgänge gleichzeitig in einem Hub an einer Station durch.


• Progressive Matrize (kontinuierliche Matrize): Das Blech bewegt sich innerhalb der Matrize in einem bestimmten Schrittabstand und führt nacheinander mehrere Arbeitsgänge an verschiedenen Stationen durch. Dieses Werkzeugdesign eignet sich besonders für die automatisierte Hochgeschwindigkeitsproduktion.



Schlüsselelemente einer hochwertigen Stanzform

Ein hochwertiger Prägestempel ist nicht nur eine Ansammlung von Eisenblöcken, sondern ein Beweis für Technologie und Präzision. Seine Qualität hängt ab von:

• Matrizenmaterial: Um eine außergewöhnlich lange Lebensdauer und Stabilität zu gewährleisten, wird hochfester, hochverschleißfester Gesenkstahl ausgewählt.


• Präzision und Oberflächenbehandlung: Sicherstellung der Bearbeitungsgenauigkeit der Arbeitsteile der Matrize und Durchführung notwendiger Oberflächenbehandlungen (z. B. Plattieren und Wärmebehandlung), um Reibung und Verschleiß zu reduzieren.


• Angemessenes Werkzeugdesign: Bei der Formkonstruktion müssen die Materialeigenschaften, die Fähigkeiten der Stanzausrüstung und die Präzisionsanforderungen der endgültigen Stanzteile vollständig berücksichtigt werden. Eine gute Struktur reduziert effektiv die Rüstzeit und verbessert die Produktionsstabilität.



Stanzwerkzeuge sind einer der Grundpfeiler der modernen Industrie. Es ist diese effiziente und präzise Metallumformungstechnologie, die es uns ermöglicht, große Mengen hochwertiger Metallteile zu geringeren Kosten zu erhalten. Mit kontinuierlichen technologischen Fortschritten werden sich zukünftige Stanzprozesse und Matrizendesigns in Richtung höherer Präzision, längerer Lebensdauer und größerer weiterer Intelligenz entwickeln.
